                             Практическое занятие №8

Исследование и анализ работы схемы двухпутной односторонней

автоблокировки переменного тока при движении поезда

Цель: изучить работу автоблокировки в нормальном режиме и при различных неисправностях.

                                                        Задания:

1. Изучить двухпутную одностороннюю автоблокировку.

2. Изучить действия ДСП при приеме и отправлении поездов.

3. Изучить неисправности, при которых действие автоблокировки закрывается.

Исходные данные:

1. Макет участка Заря-Томь (тренажер ДСП-ДНЦ).

2. Пульт-табло ст.Саратово и ст.Волжская.

3. Правила технической эксплуатации железных дорог РФ.

                                              Порядок выполнения

1.    Изучить двухпутную одностороннюю АБ переменного тока.

2.    Изучить назначение приборов в схеме.

3.    Изучить взаимную связь проходных светофоров.

4.    Изучить работу автоблокировки при движении поезда.

5.    Изучить работу схемы при перегорании лампы на светофоре.

6.    Изучить требования ПТЭ к автоблокировке.

Содержание отчета

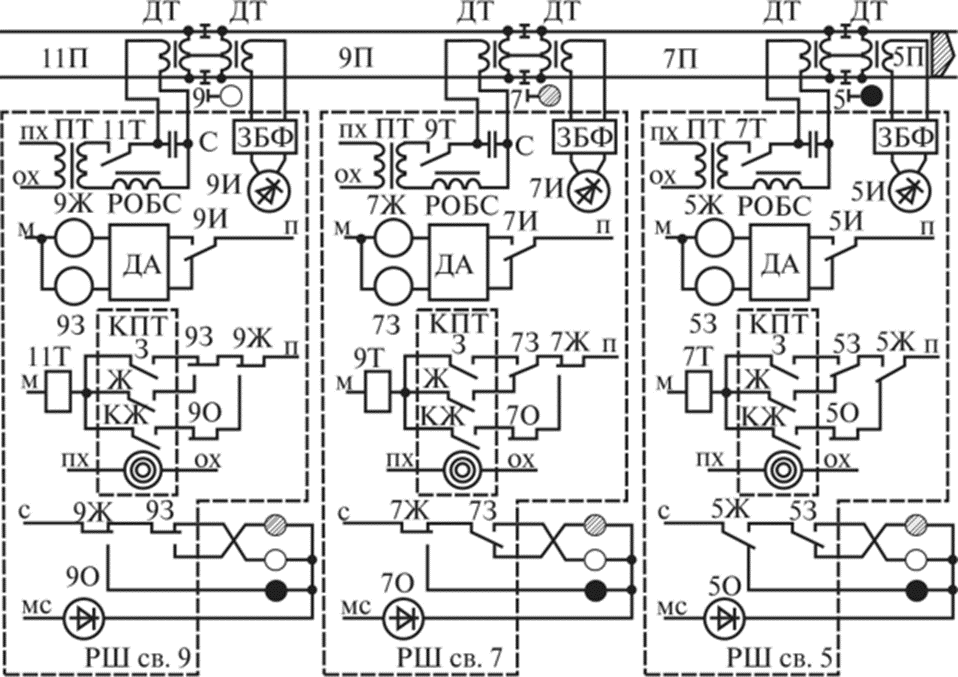

1.    Вычертить схему двухпутной односторонней АБ переменного тока.

2.    Описать назначение приборов в схеме сигнальной установки двухпутной числовой кодовой АБ переменного тока (КПТ, Т, И, ДА, О).

3.    Описать работу схемы при перегорании лампы красного огня на светофоре 5 при двухпутной числовой кодовой АБ переменного тока.

4.    Ответить на контрольные вопросы.

Контрольные вопросы

1.  Дайте определение АБ.

2.    Перечислите требования ПТЭ к устройствам АБ.

3. Перечислите неисправности, при которых действие АБ прекращается.

   4. Как организовывается движение поездов на перегоне при двухпутной односторонней АБ при закрытии одного из путей для капитального ремонта и по каким сигналам?

Вывод:

                                    Практическое занятие №8

Исследование и анализ работы схемы двухпутной односторонней

автоблокировки переменного тока при движении поезда

                                                   Содержание отчета

Вычертить схему двухпутной односторонней АБ переменного тока

2. Описать назначение приборов в схеме сигнальной установки двухпутной числовой кодовой АБ переменного тока (КПТ, Т, И, ДА, О).

КПТ - ______________________________________________________________________________________

___________________________________________________________________________________________

________________________________________________________________________

Т - ________________________________________________________________________________________

____________________________________________________________________________________________И -________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

ДА - ____________________________________________________________________

_______________________________________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________

О - _____________________________________________________________________

___________________________________________________________________________________________________________________________________________________

Требование к средствам автоматического контроля технического состояния железнодорожного подвижного состава по ходу поезда

1. Оборудование перегонов средствами автоматической переездной сигнализации и автоматическими шлагбаумами.

2. Автоматическими системами оповещения о приближении поезда.

3. Система автоматического контроля технического состояния подвижного состава многофункциональный (КТСМ).

4. Устройства контроля схода железнодорожного подвижного состава (УКСПС), устройства дистанционного управления стрелками из кабины локомотива.

Актуализация домашнего задания:

Раздел V. п. 59 Сооружения и устройства путевого хозяйства

Раздел VI. п. 83 Системы и устройства   ж.-д. автоматики и телемеханики

Раздел VII. п.104 Устройства технологической железнодорожной электросвязи

Проработка конспекта занятия и специальной технической литературы.

Подготовить реферат по теме:

- Устройство контроля схода подвижного состава (УКСПС);

- Средства автоматического контроля технического состояния железнодорожного подвижного состава по ходу поезда (КТСМ).

                                   Практическое занятие № 12

Исследование и анализ работы схемы управления стрелками

Цель: изучить двухпроводную схему управления стрелкой

                                                      Задания:

1.    Изучить назначение приборов в схеме.

2.    Изучить контрольную цепь.

3.    Изучить рабочую цепь.

4.    Изучить управляющую цепь.

5.    Изучить порядок передачи стрелок на местное управление.

6.    Изучить требования ПТЭ к схемам управления стрелками.

Исходные данные:

1. Двухпроводная схема управления стрелкой.

2. Мультимедийная презентация «Схема управления стрелкой».

    Порядок выполнения

1.    Изучить назначение приборов в схеме.

2.    Изучить контрольную цепь.

3.    Изучить рабочую цепь.

4.    Изучить управляющую цепь.

5.    Изучить порядок передачи стрелок на местное управление

6.    Изучить требования ПТЭ к схемам управления стрелками.

                                             Содержание отчета

1.  Вычертить двухпроводную схему управления стрелками.

2. Описать назначение элементов двухпроводной схемы управления стрелками при передаче на местное управление: РМК, РМЛ, РВ, ПК и МК, РМ, ВМ, СМУ, Д.

3. Назовите требования ПТЭ, предъявляемые к схемам управления стрелками.

4. Перечислите цепи схем при централизованном управлении стрелкой и опишите их характеристику.

5. Ответить на контрольные вопросы.

Контрольные вопросы

1. Дайте характеристику схемам управления стрелками.

2. Перечислите способы перевода стрелок, которые обеспечивают схемы управления.          3. Укажите в каких случаях применяется кнопка ВК. Опишите порядок действий ДСП при переводе стрелки с помощью кнопки ВК.

Вывод:

                           Практическое занятие № 12

Исследование и анализ работы схемы управления стрелками.

                                   Содержание отчета

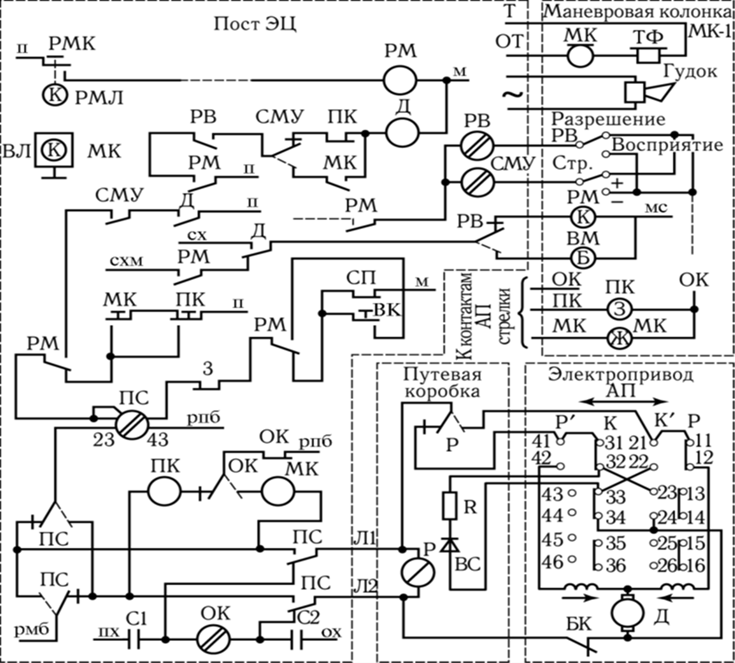

1.    Вычертить контрольную цепь двухпроводной семы управления.

2.           Описать назначение элементов двухпроводной схемы управления стрелками при передаче на местное управление:

РМК - ____________________________________________________________________

__________________________________________________________________________

РМЛ - ____________________________________________________________________

__________________________________________________________________________

РВ – ______________________________________________________________________

__________________________________________________________________________

ПК и МК – ________________________________________________________________

__________________________________________________________________________

РМ (лампочка) – ___________________________________________________________

__________________________________________________________________________

РМ (реле) -    ______________________________________________________________

__________________________________________________________________________

СМУ – ____________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

Д – ______________________________________________________________________

_________________________________________________________________________

                                       Практическое занятие №10

Исследование и анализ работы системы АЛС

Цель: изучить принцип работы устройств АЛС.

                                                          Задания:

1. Изучить систему АЛС, принцип ее работы.

2. Изучить требования ПТЭ к устройствам АЛС.

Исходные данные:

 1. Плакат «Принцип работы системы АЛС».

 2. Макет участка Заря-Томь (тренажер ДСП-ДНЦ).

3. Мультимедийная презентация «АЛСН».

Порядок выполнения

1.    Изучить принцип работы АЛС.

2.    Изучить назначение приборов.

3.    Изучить порядок движения поезда по перегону, оборудованному АЛСО.

4.    Изучить принцип сигнализации АЛС.

Содержание отчета

1. Произвести увязку показаний путевых и локомотивных светофоров при движении поезда при условиях: а), б), в), г).

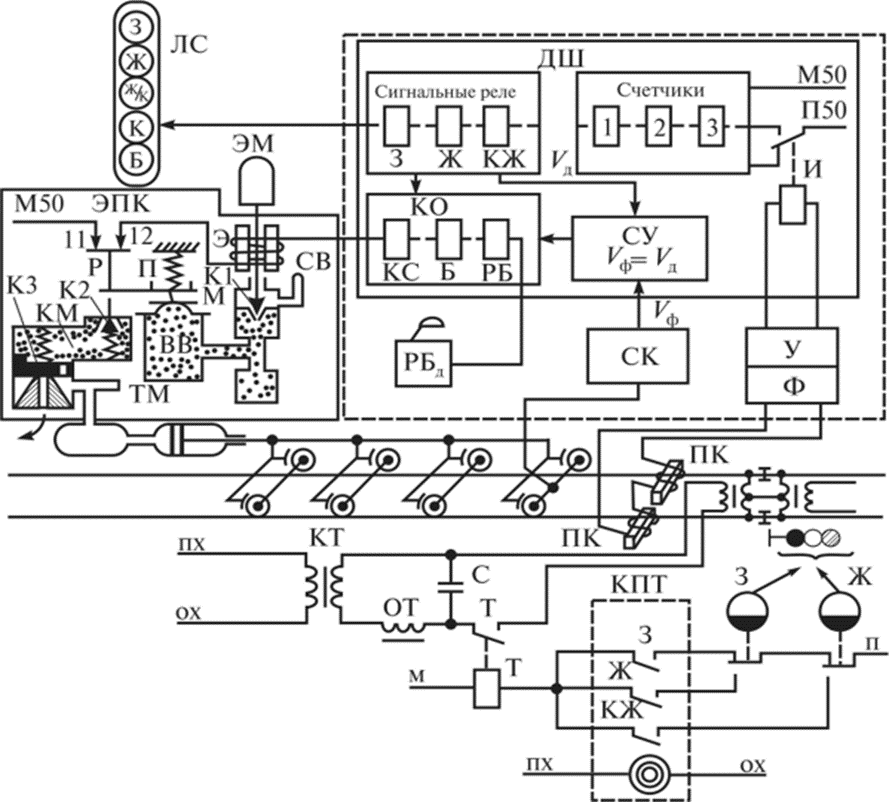

2.  Вычертить схему взаимодействия устройств АЛС.

 3. Указать назначения элементов в схеме взаимодействия устройств АЛС (ПК, ДШ, Ф, СК, СУ).

 4. Опишите принцип передачи показаний напольных светофоров на локомотивный светофор при движении поезда (З, Ж, КЖ, К, Б).

5. Ответить на контрольные вопросы.

Контрольные вопросы

1. Дайте определение системы АЛС.

2. Что включает в себя система АЛСН с автостопом?

3. Дайте характеристику системе АЛСН, укажите место ее применения.

4. Дайте характеристику системе АЛСТ, укажите место ее применения.

5. Дайте характеристику системе АЛСО, укажите место ее применения.

             6. Что является каналом связи между путевыми и локомотивными устройствами в системе АЛСН?

Вывод:

Практическое занятие №10

Исследование и анализ работы системы АЛС

                                               Содержание отчета

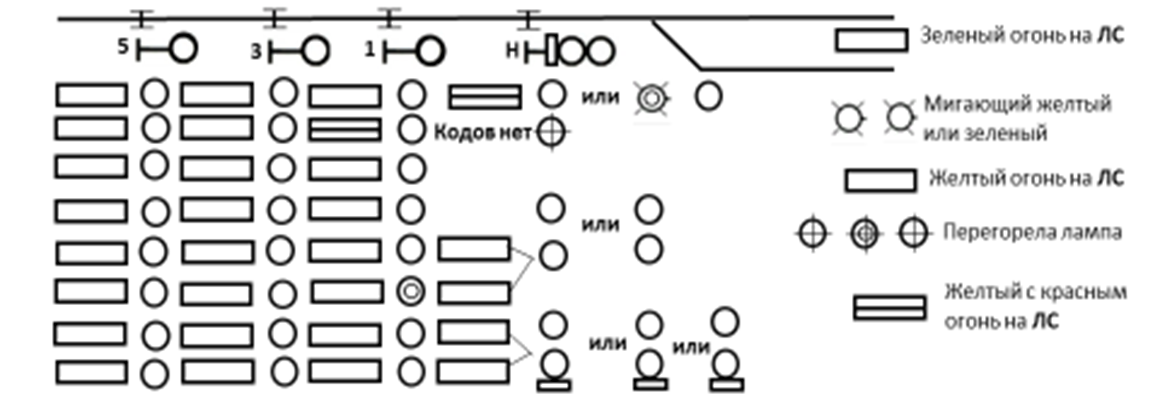

1. Произвести увязку показаний путевых и локомотивных светофоров при движении поезда: а) на зеленый огонь светофора 3 и 5; б) на желтый огонь светофора 1; в) на красный огонь светофора Н; г) при перегорании ламп согласно условного обозначения.

2. Вычертить схему взаимодействия устройств АЛС.

                Оборудование станции устройствами ЭЦ

1.    Условное обозначение централизованной стрелки.

2.    Принцип разделения станции на изолированные участки и расстановки изолирующих стыков.

3.    Оборудование станции рельсовыми цепями, двухниточный план станции.

Актуализация домашнего задания: Проработка учебной литературы и составление конспекта по оборудованию станций устройствами ЭЦ. Курс лекций, Глава 15, стр. 90-102. Подготовка к практическому занятию №15,16, оформление отчетов (ответы на контрольные вопросы).

АЛС и автостопы

1.     Назначение, характеристика и область применения систем АЛС и автостопов.

2.    Требования ПТЭ, предъявляемые к устройствам АЛС.

3.    Автоматическая локомотивная сигнализация непрерывного типа АЛСН; структурная схема устройств, принцип взаимодействия устройств АЛСН и автостопа.

4.    Увязка показаний локомотивного светофора с путевыми и станционными сигналами.

5.    Понятие о построении и работе устройств АЛСН.

6.    Общие сведения о назначении и работе системы автоматического управления тормозами (САУТ).

7.    Устройства безопасности движения на локомотиве.

Актуализация домашнего задания: Проработка учебной литературы и составление конспекта по АЛС и САУТ. Курс лекций, Глава 9, стр. 55-61. Подготовка к практическому занятию №10, оформление отчетов (ответы на контрольные вопросы).

 Практическое занятие № 11

Исследование и анализ работы электропривода

Цель: изучить назначение, устройство и принцип работы стрелочного электропривода

                                                          Задания:

1.    Изучить классификацию, назначение и устройство стрелочных электроприводов.

2.    Изучить принцип запирания остряков стрелочных приводов.

3.    Изучить взаимодействия деталей стрелочного электропривода при переводе стрелки.

4.    Изучить порядок перевода стрелок курбелем.

5.    Изучить требования ПТЭ к стрелочным электроприводам.

Исходные данные:

1. Схема стрелочного электропривода типа СП, электропривод типа СП.

2. Мультимедийная презентация «Стрелочный электропривод».

  Порядок выполнения

 1. Изучить назначение стрелочного электропривода.

 2. Изучить устройство стрелочного электропривода.

 3. Изучить принцип работы стрелочного электропривода.

 4. Изучить требования ПТЭ к стрелочным электроприводам.

 5. Изучить порядок перевода стрелки курбелем.

Содержание отчета

1. Вычертить схему стрелочного электропривода и назовите его элементы.

2.  Опишите последовательность действий ДСП при переводе стрелки на ручное управление.

3. Перечислите классификацию стрелочных электроприводов.

4. Опишите режимы работы стрелочного электропривода.

5. Перечислите требования ПТЭ к стрелочным электроприводам.

6. Ответить на контрольные вопросы.

Контрольные вопросы

    1. Назовите назначение стрелочного электропривода.

    2. Опишите исходное и переведенное положение стрелки, их условное название.

    3. Дайте определение противошерстное и пошерстное движение поезда.

    4. Назовите отличие между взрезным и невзрезным стрелочным электроприводом.

    5. Назовите отличительную особенность привода типа СПГ.

    6. В каких случаях централизованная стрелка переводится курбелем?

Вывод:

Практическое занятие № 11

Исследование и анализ работы электропривода.

                                          Содержание отчета

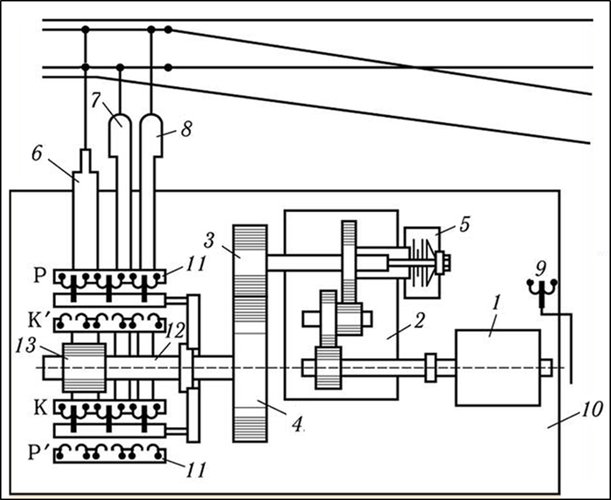

1.    Вычертить схему стрелочного электропривода и назовите его элементы.

                                                                                                                             Электропривод типа СП состоит:

1.    ___________________________

2.    ___________________________

3.    ___________________________

4.    ____________________________

5.    ____________________________

6.    ____________________________

7.    ____________________________

8.    ____________________________

9.    ____________________________

10.____________________________

11.____________________________

12.____________________________

13.____________________________

                             Практическое занятие №8

Исследование и анализ работы схемы двухпутной односторонней

автоблокировки переменного тока при движении поезда

Цель: изучить работу автоблокировки в нормальном режиме и при различных неисправностях.

                                                        Задания:

1. Изучить двухпутную одностороннюю автоблокировку.

2. Изучить действия ДСП при приеме и отправлении поездов.

3. Изучить неисправности, при которых действие автоблокировки закрывается.

Исходные данные:

1. Макет участка Заря-Томь (тренажер ДСП-ДНЦ).

2. Пульт-табло ст.Саратово и ст.Волжская.

3. Правила технической эксплуатации железных дорог РФ.

                                              Порядок выполнения

1.    Изучить двухпутную одностороннюю АБ переменного тока.

2.    Изучить назначение приборов в схеме.

3.    Изучить взаимную связь проходных светофоров.

4.    Изучить работу автоблокировки при движении поезда.

5.    Изучить работу схемы при перегорании лампы на светофоре.

6.    Изучить требования ПТЭ к автоблокировке.

Содержание отчета

1.    Вычертить схему двухпутной односторонней АБ переменного тока.

2.    Описать назначение приборов в схеме сигнальной установки двухпутной числовой кодовой АБ переменного тока (КПТ, Т, И, ДА, О).

3.    Описать работу схемы при перегорании лампы красного огня на светофоре 5 при двухпутной числовой кодовой АБ переменного тока.

4.    Ответить на контрольные вопросы.

Контрольные вопросы

1.  Дайте определение АБ.

2.    Перечислите требования ПТЭ к устройствам АБ.

3. Перечислите неисправности, при которых действие АБ прекращается.

   4. Как организовывается движение поездов на перегоне при двухпутной односторонней АБ при закрытии одного из путей для капитального ремонта и по каким сигналам?

Вывод:

                                    Практическое занятие №8

Исследование и анализ работы схемы двухпутной односторонней

автоблокировки переменного тока при движении поезда

                                                   Содержание отчета

1.              Вычертить схему двухпутной односторонней АБ переменного тока.

2. Описать назначение приборов в схеме сигнальной установки двухпутной числовой кодовой АБ переменного тока (КПТ, Т, И, ДА, О).

КПТ - ______________________________________________________________________________________

___________________________________________________________________________________________

________________________________________________________________________

Т - ________________________________________________________________________________________

____________________________________________________________________________________________И -________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

ДА - ____________________________________________________________________

_______________________________________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________

О - _____________________________________________________________________

___________________________________________________________________________________________________________________________________________________

Требования ПТЭ к электрической централизации стрелок и сигналов

1. Требования ПТЭ к электрической централизации стрелок и светофоров, приводам и замыкателям централизованных стрелок, устройствам ключевой зависимости стрелок и сигналов, станционной блокировке.

2. Устройства механизации и автоматизации сортировочных горок, въездной (выездной) и технологической сигнализации; стрелки, дистанционно управляемые из кабины локомотива.

3. Порядок пользования аппаратами СЦБ.

4. Порядок производства работ при ремонте и переоборудовании устройств СЦБ.

Актуализация домашнего задания:

Раздел III. п. 26 Организация эксплуатации технологических систем, сооружений, устройств и объектов технического назначения ж.-д. транспорта

 Раздел V. п. 55,56 Сооружения и устройства путевого хозяйства

Раздел VI п. 83-85,91-101 Системы и устройства   ж.-д. автоматики и телемеханики.

Проработка конспекта занятия и специальной технической литературы.

Подготовить реферат по теме:

- Требования ПТЭ к электрической централизации стрелок и светофоров;

- Устройства механизации и автоматизации сортировочных горок.

Требования ПТЭ к устройствам путевой автоматической и полуавтоматической блокировки

1. Основные системы ЖАТ применяемые на инфраструктуре ОАО «РЖД».

2. Требования ПТЭ к устройствам путевой автоматической и полуавтоматической блокировки.

3. Устройства автоматической локомотивной сигнализации (АЛС) в системах интервального регулирования движением поездов.

4. Устройства ЖАТ на скоростных и высокоскоростных линиях.

5. Требования к устройствам диспетчерской централизации и диспетчерскому контролю движением поездов.

Актуализация домашнего задания: ПТЭ Раздел VI п.80-83,87-89

Системы и устройства ж.-д. автоматики и телемеханики.

Проработка конспекта занятия и специальной технической литературы.
