Занятие № 6 (4 часа) Практическое
занятие 3 -
Построение навыков выполнения надписей
чертежным шрифтом
Цель: изучить основные
параметры шрифта, ширину букв и цифр, начертание букв и цифр, научиться писать
стандартным шрифтом по ГОСТ 2.304-81.
Оборудование: чертежные инструменты (линейки,
угольники, карандаши, циркуль и т.д.), сетка-прописи.
Содержание: изучить параметры чертежного шрифта
типа Б. Соблюдая размеры, указанные в таблице приложения Б, написать шрифтом
№10 все прописные и строчные буквы; цифры.
Работа выполняется с применением сетки – прописи (рисунок 4),
которая выдалась преподавателем.

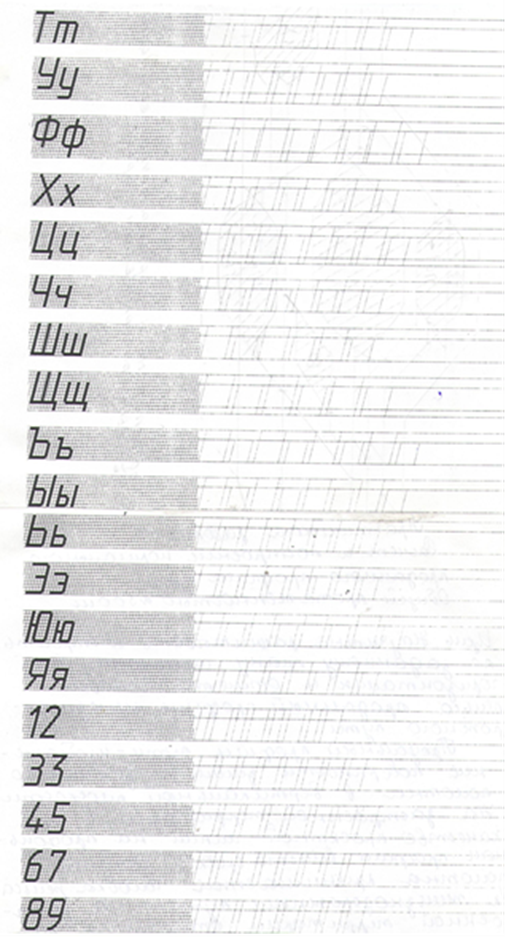

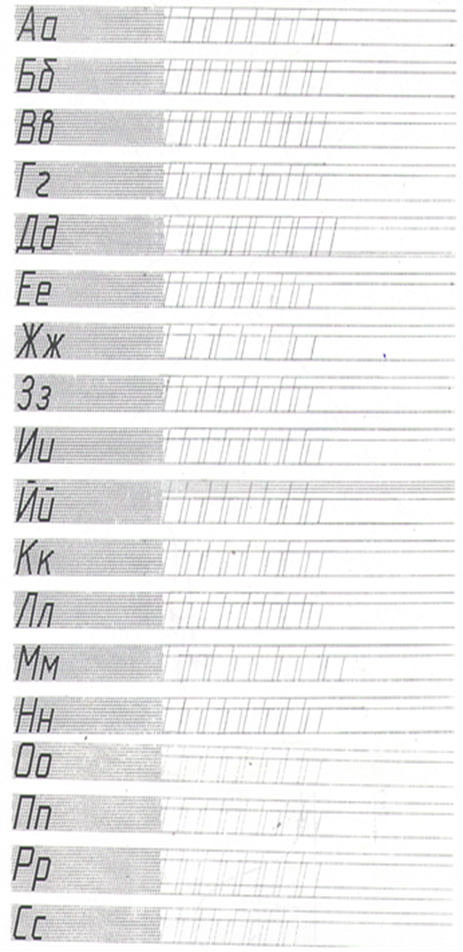

Рисунок 4 – Сетка-пропись для выполнения букв и цифр
шрифтом №10
Краткие теоретические сведения
Шрифт как графическая форма
естественного языка служит для отображения
на схемах и
чертежах информации, которую
невозможно или трудно отобразить иными средствами.
Буквы, цифры и знаки шрифта должны иметь
четкое начертание, которое обеспечивает их быстрое, безошибочное и однозначное
восприятие и понимание отображенной ими информации.
Для чертежей и
других технических документов ГОСТ 2.304-81 устанавливает начертания (форму) и
размеры прописных и строчных букв русского, латинского и греческого алфавитов,
арабских и римских цифр, а также большого количества условных знаков.
ГОСТ 2.304 – 81
устанавливает шрифты типа А и типа Б с толщиной линий шрифта d =
1/14•h (тип А) и d = 1/10•h (тип Б) без наклона и с наклоном ~75°.
Стандарт
устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28;
40. Размер шрифта определяет высоту прописных букв h (в мм) и
соответственно высоту строчных букв (без отростков) с = 7/10·h.
Параметры
шрифтов, включающие высоту и ширину прописных и строчных букв, расстояние между
символами, минимальный шаг строк, минимальное расстояние между словами и
толщину линий шрифта, указаны в таблицах ГОСТа 2.304-81.
В чертежах и
технических документах общего машиностроения и приборостроения, а также в
учебных работах чаще используется шрифт типа Б. Шрифт типа А используется в
строительных и архитектурных чертежах.
На одном чертеже
рекомендуется применять шрифт одного типа. Размер шрифта выбирается в
зависимости от размера формата, размера изображений и назначения чертежа. Для
учебных работ рекомендуются шрифты размера 2,5; 3,5; 5; 7; 10. Основные
параметры шрифта типа Б приведены в таблице приложения Б. Высота строчных букв c определяется из отношения их высоты (без высоты отростков) к размеру h,
например, с = 7/10h. (рисунок 5).

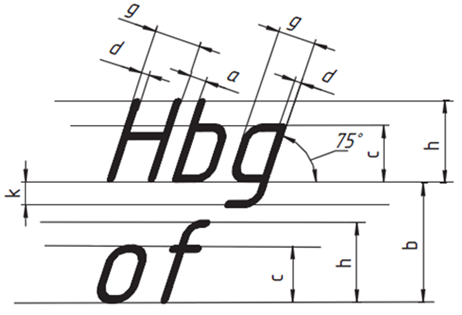

Рисунок 5 –
Соотношение высоты строчных букв к высоте прописных
|
