Наименование учебной дисциплины:

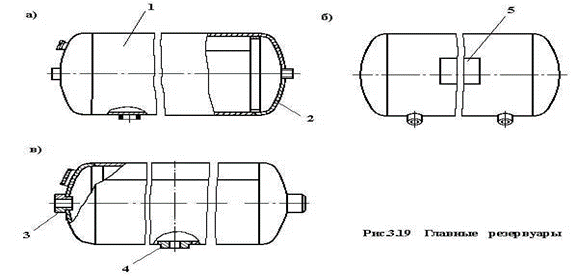

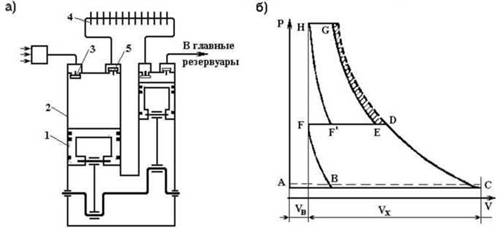

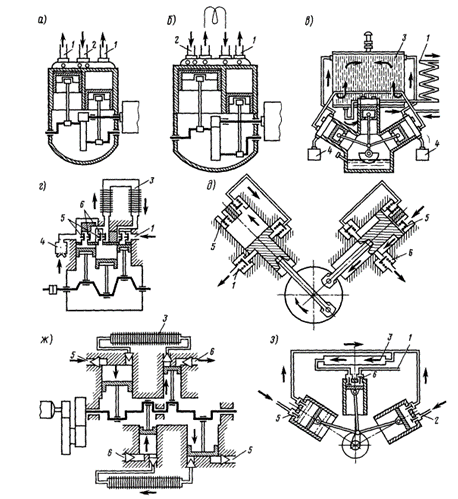

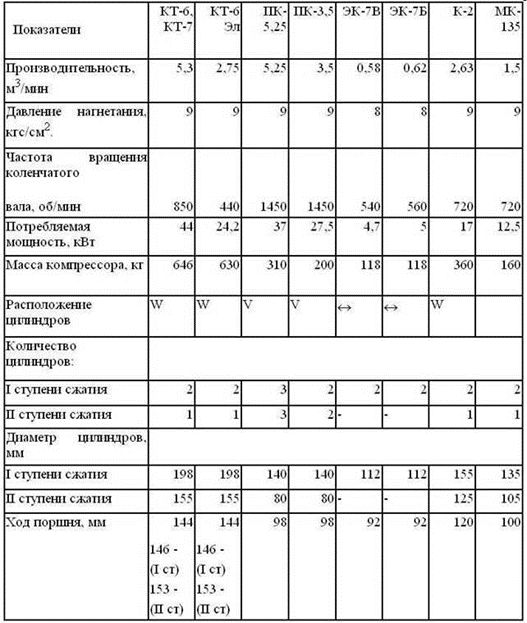

«Автоматические тормоза подвижного состава железных дорог»

Фамилия, имя, отчество преподавателя: Канаев Д.В.

Номер группы: Курс 3, гр. Т31

Домашнее задание

Занятие №8.

 ПМ.01 МДК 01.02

 «Техническая эксплуатация и безопасность движения»

для студентов специальности 23.02.06 «Техническая эксплуатация подвижного состава железных дорог»

группы Т-39

Добрый день!

Тема занятия: «Системы и устройства железнодорожной автоматики

и телемеханики».

1. Изучите предоставленный Вам материал.

2. Ознакомьтесь с контрольными вопросами и ответьте на них.

3.Ответы на вопросы необходимо оформить на бумажном носителе

формата  А4 в рукописном виде.

4. Максимальное время выполнения задания 90минут.

5. Ответы для проверки предоставить  в ИОС  не позднее 19ч.00мин. 21.09.24г.

Используемая литература:

ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЖЕЛЕЗНЫХ ДОРОГ

РОССИЙСКОЙ ФЕДЕРАЦИИ (Зарегистрированы в Министерстве юстиции России от 20.07.2022г. Регистрационный N 69324) (в ред. Приказа  Минтранса России от 23.06.2022 N 250)

Контрольные вопросы:

1. Назначение сигнальных приборов железнодорожного транспорта?

2. Минимально допустимое расстояние видимости из кабины управления подвижной единицей сигнальных огней светофоров?

3. Что не допускается устройствами электрической централизации в процессе эксплуатации?

4. Что относятся к системам железнодорожной автоматики и телемеханики ?

5. Чем оборудуются перегоны и железнодорожные станции на скоростных и высокоскоростных линиях?

Домашнее задание по ОПД Железные дороги для группы Т-24                       от 21.09.24

Домашнее задание по ОПД Железные дороги для группы Т-24  от 21.09.24

Подготовка к сдаче норматива по отжиманиям. Ежедневно выполняем по 3-4 подхода по 15-20отжиманий.

 Тема: Плоская система сходящихся сил. Силовой многоугольник. Метод проекций.

Система сил, линии действия которых лежат в одной плоскости и пересекаются в одной точке, называется плоской системой сходящихся сил. Если силы сходящейся системы приложены к разным точкам тела, то по первому следствию из аксиом статики каждую силу можно перенести в точку пересечения линий действия и по­лучить эквивалентную систему сил, приложенных к одной точке (рис. 2.1).

Рис. 1. Плоская система сходящихся сил

Две силы, приложенные к одной точке тела, образуют простей­шую плоскую систему сходящихся сил (две пересекающиеся прямые всегда лежат в одной плоскости).

Рассмотрим систему сил , приложенных в точке А. Требуется найти их равнодействующую

Применив правило силового треугольника, сложим силы и . Для этого из конца вектора отложим вектор и, соединив точки А и С, получим геометрическую сумму (равнодействующую) сил и :

Теперь сложим силу с силой . Для этого из конца вектора ВС = отложим вектор и, соединив точки А и D, получим равнодействующую трех сил:

где – искомая равнодействующая.

Порядок построения сторон силового многоугольника не влияет на окончательный результат.

Чтобы уравновесить систему сил, достаточно к ней добавить еще одну силу, численно равную равнодействующей, но направленную в противоположную сторону.

Сложение двух сходящихся сил, т. е. сил, линии действия которых пересекаются в одной точке, производится по тем же двум правилам – правилу параллелограмма и правилу треугольника, рассмотренным в главе I (§ 1), и теми же методами – графическим, графо-аналитическим и аналитическим (методом проекций).

При сложении сил необходимо учитывать следующее обстоятельство.

В теоретической механике – в механике твердого тела, сила – скользящий вектор, т. е. при решении задач силу можно переносить вдоль линии ее действия в любую точку. Поэтому, если на тело действуют две силы P₁ и P₂, лежащие в одной плоскости, как, например, показано на рис. 25, а, то эти силы можно перенести в точку C – точку пересечения линий действия данных сил и считать их приложенными таким образом к одной точке тела (рис. 25, б), как это и сделано в задаче.

Решение многих практических задач по статике сводится к разложению силы на две составляющие. Подобные задачи,  решаются либо по правилу параллелограмма, либо по правилу треугольника и, в зависимости от исходных данных, приводятся к одному из четырех типов.

Общая методика решения приведенных ниже задач сводится к следующему:

1. Выбираем метод решения – графический или графо-аналитический.

2. Выбираем правило, по которому будем решать задачу, т. е. либо правило параллелограмма, либо правило треугольника.

3. Если выбран графический метод, то далее выбираем масштаб построения, строим параллелограмм или треугольник (в соответствии с выбранным правилом) и, наконец, измеряем стороны получившейся фигуры, находим модули соответствующих сил, а измерив углы, найдем их направления.

4. Если выбран графо-аналитический метод, то в зависимости от избранного правила строим параллелограмм или треугольник, соблюдая приблизительные соотношения размеров длин и углов, а затем, в зависимости от исходных данных, используем геометрические или тригонометрические соотношения.

Равновесие сходящихся сил

При определении равнодействующей системы пяти сил в задаче 36 установлено, что R=0 и, следовательно, система сил уравновешена. Если из сил, данных в задаче 36, построить векторный (силовой) многоугольник (рис. 47), то увидим, что он замкнется. В этом и состоит геометрическое условие равновесия системы сходящихся сил:
P₁ + P₂ + P₃ + ... + P_i = 0.

Из геометрического условия следует аналитическое условие равновесия, выражающееся двумя уравнениями:
∑ X_i = 0 и ∑ Y_i = 0.

Следует заметить, что все задачи, приведенные в § 6, можно решить с применением условия равновесия системы сходящихся сил. Причем при решении задач на равновесие системы сходящихся сил можно использовать те же три метода: графический, графо-аналитический и аналитический (метод проекций).

Необходимо учитывать, что если рассматривается равновесие плоской системы сходящихся сил, приложенных к одному телу, число неизвестных величин не должно превышать двух (условие статической определимости задачи с плоской системой сходящихся сил):
а) неизвестна одна сила, т. е. ее модуль и направление;
б) неизвестны направления двух сил данной системы;
в) неизвестны модуль одной из сил и направление второй;
г) неизвестны модули двух сил.

При графическом методе решения во всех четырех случаях можно построить замкнутый силовой многоугольник и найти в нем неизвестные величины.

Графо-аналитический метод целесообразно применять в тех случаях, когда рассматривается равновесие трех сил. При этом по условию задачи в произвольном масштабе строится замкнутый треугольник, который затем решается на основе геометрических либо тригонометрических соотношений.

Метод проекций целесообразно применять для решения задач с числом сил больше трех.

При решении задач на равновесие плоской системы сходящихся сил рекомендуется придерживаться такой общей для всех систем схемы:

1) выделить тело или точку, равновесие которых рассматривается в данной задаче, и изобразить их на рисунке;

2) выяснить, какие нагрузки действуют на тело (точку) и также изобразить их на рисунке;

3) освободить выделенное тело (точку) от связей и заменить их действие реакциями, которые надо изобразить на том же рисунке;

4) на основе полученной схемы сил построить замкнутый силовой треугольник (если рассматривается равновесие трех сил) или составить уравнения равновесия; причем при составлении уравнений проекций оси целесообразно расположить так, чтобы их направления были параллельны или перпендикулярны к искомым силам (оси проекций также показываются на рисунке);

5) после решения уравнений равновесия полученные результаты необходимо проверить либо при помощи неиспользованных уравнений или соотношений, либо путем решения задачи другим способом.

 Тема: Плоская система произвольно расположенных сил. Приведение силы к точке. Главный вектор и главный момент плоской системы произвольно расположенных сил.

Тема: Плоская система сходящихся сил. Силовой многоугольник. Метод проекций.

Сложение двух сходящихся сил, т. е. сил, линии действия которых пересекаются в одной точке, производится по правилу параллелограмма и правилу треугольника,  и теми же методами – графическим, графо-аналитическим и аналитическим (методом проекций).

При сложении сил необходимо учитывать следующее обстоятельство.

В теоретической механике – в механике твердого тела, сила – скользящий вектор, т. е. при решении задач силу можно переносить вдоль линии ее действия в любую точку. Поэтому, если на тело действуют две силы P₁ и P₂, лежащие в одной плоскости, как, например, показано на рис. 25, а, то эти силы можно перенести в точку C – точку пересечения линий действия данных сил и считать их приложенными таким образом к одной точке тела (рис. 25, б), как это и сделано в задаче 20.

Разложение силы на две составляющие

Решение многих практических задач по статике сводится к разложению силы на две составляющие. Подобные задачи, решаются либо по правилу параллелограмма, либо по правилу треугольника и, в зависимости от исходных данных, приводятся к одному из четырех типов.

Общая методика решения приведенных ниже задач сводится к следующему:

1. Выбираем метод решения – графический или графо-аналитический.

2. Выбираем правило, по которому будем решать задачу, т. е. либо правило параллелограмма, либо правило треугольника.

3. Если выбран графический метод, то далее выбираем масштаб построения, строим параллелограмм или треугольник (в соответствии с выбранным правилом) и, наконец, измеряем стороны получившейся фигуры, находим модули соответствующих сил, а измерив углы, найдем их направления.

4. Если выбран графо-аналитический метод, то в зависимости от избранного правила строим параллелограмм или треугольник, соблюдая приблизительные соотношения размеров длин и углов, а затем, в зависимости от исходных данных, используем геометрические или тригонометрические соотношения.

При определении равнодействующей системы пяти сил  установлено, что R=0 и, следовательно, система сил уравновешена. Если из сил, данных в задаче 36, построить векторный (силовой) многоугольник (рис. 47), то увидим, что он замкнется. В этом и состоит геометрическое условие равновесия системы сходящихся сил:
P₁ + P₂ + P₃ + ... + P_i = 0.

Из геометрического условия следует аналитическое условие равновесия, выражающееся двумя уравнениями:
∑ X_i = 0 и ∑ Y_i = 0.

Следует заметить, что все задачи,  можно решить с применением условия равновесия системы сходящихся сил. Причем при решении задач на равновесие системы сходящихся сил можно использовать те же три метода: графический, графо-аналитический и аналитический (метод проекций).

Необходимо учитывать, что если рассматривается равновесие плоской системы сходящихся сил, приложенных к одному телу, число неизвестных величин не должно превышать двух (условие статической определимости задачи с плоской системой сходящихся сил):
а) неизвестна одна сила, т. е. ее модуль и направление;
б) неизвестны направления двух сил данной системы;
в) неизвестны модуль одной из сил и направление второй;
г) неизвестны модули двух сил.

При графическом методе решения во всех четырех случаях можно построить замкнутый силовой многоугольник и найти в нем неизвестные величины.

Графо-аналитический метод целесообразно применять в тех случаях, когда рассматривается равновесие трех сил. При этом по условию задачи в произвольном масштабе строится замкнутый треугольник, который затем решается на основе геометрических либо тригонометрических соотношений.

Метод проекций целесообразно применять для решения задач с числом сил больше трех.

При решении задач на равновесие плоской системы сходящихся сил рекомендуется придерживаться такой общей для всех систем схемы:

1) выделить тело или точку, равновесие которых рассматривается в данной задаче, и изобразить их на рисунке;

2) выяснить, какие нагрузки действуют на тело (точку) и также изобразить их на рисунке;

3) освободить выделенное тело (точку) от связей и заменить их действие реакциями, которые надо изобразить на том же рисунке;

4) на основе полученной схемы сил построить замкнутый силовой треугольник (если рассматривается равновесие трех сил) или составить уравнения равновесия; причем при составлении уравнений проекций оси целесообразно расположить так, чтобы их направления были параллельны или перпендикулярны к искомым силам (оси проекций также показываются на рисунке);

5) после решения уравнений равновесия полученные результаты необходимо проверить либо при помощи неиспользованных уравнений или соотношений, либо путем решения задачи другим способом.

Тема: Плоская система сходящихся сил. Силовой многоугольник. Метод проекций.

Сложение двух сходящихся сил, т. е. сил, линии действия которых пересекаются в одной точке, производится по правилу параллелограмма и правилу треугольника,  и теми же методами – графическим, графо-аналитическим и аналитическим (методом проекций).

При сложении сил необходимо учитывать следующее обстоятельство.

В теоретической механике – в механике твердого тела, сила – скользящий вектор, т. е. при решении задач силу можно переносить вдоль линии ее действия в любую точку. Поэтому, если на тело действуют две силы P₁ и P₂, лежащие в одной плоскости, как, например, показано на рис. 25, а, то эти силы можно перенести в точку C – точку пересечения линий действия данных сил и считать их приложенными таким образом к одной точке тела (рис. 25, б), как это и сделано в задаче 20.

Разложение силы на две составляющие

Решение многих практических задач по статике сводится к разложению силы на две составляющие. Подобные задачи, решаются либо по правилу параллелограмма, либо по правилу треугольника и, в зависимости от исходных данных, приводятся к одному из четырех типов.

Общая методика решения приведенных ниже задач сводится к следующему:

1. Выбираем метод решения – графический или графо-аналитический.

2. Выбираем правило, по которому будем решать задачу, т. е. либо правило параллелограмма, либо правило треугольника.

3. Если выбран графический метод, то далее выбираем масштаб построения, строим параллелограмм или треугольник (в соответствии с выбранным правилом) и, наконец, измеряем стороны получившейся фигуры, находим модули соответствующих сил, а измерив углы, найдем их направления.

4. Если выбран графо-аналитический метод, то в зависимости от избранного правила строим параллелограмм или треугольник, соблюдая приблизительные соотношения размеров длин и углов, а затем, в зависимости от исходных данных, используем геометрические или тригонометрические соотношения.

При определении равнодействующей системы пяти сил  установлено, что R=0 и, следовательно, система сил уравновешена. Если из сил, данных в задаче 36, построить векторный (силовой) многоугольник (рис. 47), то увидим, что он замкнется. В этом и состоит геометрическое условие равновесия системы сходящихся сил:
P₁ + P₂ + P₃ + ... + P_i = 0.

Из геометрического условия следует аналитическое условие равновесия, выражающееся двумя уравнениями:
∑ X_i = 0 и ∑ Y_i = 0.

Следует заметить, что все задачи,  можно решить с применением условия равновесия системы сходящихся сил. Причем при решении задач на равновесие системы сходящихся сил можно использовать те же три метода: графический, графо-аналитический и аналитический (метод проекций).

Необходимо учитывать, что если рассматривается равновесие плоской системы сходящихся сил, приложенных к одному телу, число неизвестных величин не должно превышать двух (условие статической определимости задачи с плоской системой сходящихся сил):
а) неизвестна одна сила, т. е. ее модуль и направление;
б) неизвестны направления двух сил данной системы;
в) неизвестны модуль одной из сил и направление второй;
г) неизвестны модули двух сил.

При графическом методе решения во всех четырех случаях можно построить замкнутый силовой многоугольник и найти в нем неизвестные величины.

Графо-аналитический метод целесообразно применять в тех случаях, когда рассматривается равновесие трех сил. При этом по условию задачи в произвольном масштабе строится замкнутый треугольник, который затем решается на основе геометрических либо тригонометрических соотношений.

Метод проекций целесообразно применять для решения задач с числом сил больше трех.

При решении задач на равновесие плоской системы сходящихся сил рекомендуется придерживаться такой общей для всех систем схемы:

1) выделить тело или точку, равновесие которых рассматривается в данной задаче, и изобразить их на рисунке;

2) выяснить, какие нагрузки действуют на тело (точку) и также изобразить их на рисунке;

3) освободить выделенное тело (точку) от связей и заменить их действие реакциями, которые надо изобразить на том же рисунке;

4) на основе полученной схемы сил построить замкнутый силовой треугольник (если рассматривается равновесие трех сил) или составить уравнения равновесия; причем при составлении уравнений проекций оси целесообразно расположить так, чтобы их направления были параллельны или перпендикулярны к искомым силам (оси проекций также показываются на рисунке);

5) после решения уравнений равновесия полученные результаты необходимо проверить либо при помощи неиспользованных уравнений или соотношений, либо путем решения задачи другим способом.
