Добрый день! Сегодня необходимо выполнить практическую работу № 13 Оформление спецификации.
Выполнить таблицу по указанным размерам на рис.22. Высоту строк принять 10 мм. Заполнить основную надпись. Таблицу текстом не заполнять !
Практическое
занятие 13 - Оформление спецификации
Цель: - изучить правила выполнения и
оформления спецификации.
Содержание: - на листе
формата А4 выполнить спецификацию к сборочному чертежу резьбовых соединений
Образец работы приведен на рисунке 23.
Требования к заданию и рекомендации
по выполнению
С правилами выполнения спецификации следует
познакомиться, прочитав §76 [3] или ГОСТ 2.106-96.
Спецификация
– основной конструкторский документ, определяющий состав сборочной единицы,
комплекса или комплекта.
Спецификацию
составляют на отдельных листах формата А4 по форме 1 (первый лист спецификации)
и по форме 1а (для последующих листов). Формы отличаются одна от другой
размерами и содержанием основных надписей, выполняемых по ГОСТ 2.104 – 2006,
форма 2 и 2а. Размеры граф спецификации и
основная надпись для первого листа приведены на рисунке 22.

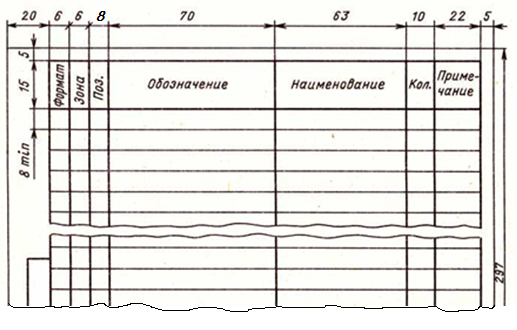

Рисунок 22 –
Спецификация (первый лист)
Спецификация
в общем случае состоит из 8 разделов
- документация;
- комплексы;
- сборочные единицы;
- детали;
- стандартные изделия;
- прочие изделия;
- материалы;
- комплекты.
Наличие тех или иных разделов определяется составом
специфицируемого изделия. В учебных работах спецификация обычно состоит из
следующих разделов: «Документация», «Детали», «Стандартные изделия».
Наименование каждого раздела указывают в виде
заголовка в гр. "Наименование" и подчеркивают. Перед наименованием
каждого раздела, а также после наименования оставляют по одной свободной
строке.
В графе "Наименование" указывают:
- в разделе
"Документация" - только наименование документов, например:
"Сборочный чертеж";
- в разделе
"Детали" - наименования деталей в соответствии с основной надписью на
их рабочих чертежах, например: «Корпус», «Крышка», «Плита», «Планка»;
- в разделе "Стандартные изделия"
наименования и обозначения изделий в соответствии со стандартами на эти изделия
(Шайба 20 ГОСТ 11371-78).
В графе "Обозначение" указывают:
- в разделе "Документация" - обозначение
записываемых документов, например: ОПЦ 13.00.00 СБ;
- в разделе "Детали" - обозначение с рабочих
чертежей деталей, например: ОПЦ 13.00.01; ОПЦ 13.00.02 и т.д.
- в разделе "Стандартные изделия" графу
"Обозначение" не заполняют.
Алгоритм выполнения:

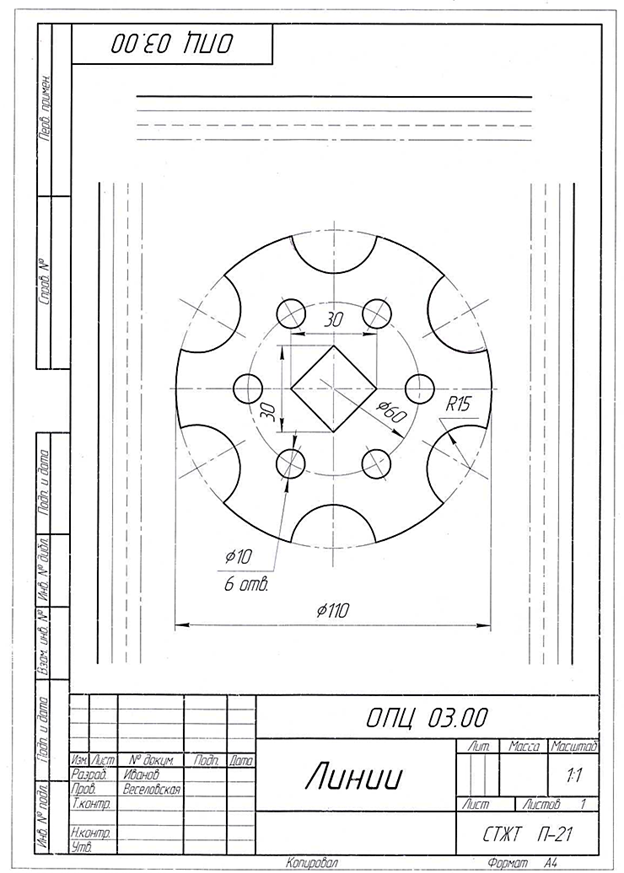

1 На листе
формата А4 выполните внутреннюю рамку (слева – 20мм, с других сторон – 5мм),

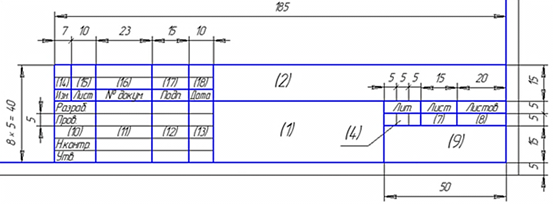

оставьте место для основной надписи
форма 2 (ГОСТ 2.104-2006).
2 Рабочее поле листа расчертите на графы спецификации
по размерам указанным на рисунке 22.
Строки выполните высотой 10 мм.
3. Заполните спецификацию для сборочного чертежа
резьбовых соединений (смотрите практическое занятие 13) ; расчертите и
заполните осн. надпись. |
