Добрый день! Продолжаем выполнять практическую работу № 4. Практическое занятие № 4 -
Выполнение чертежа контура детали
с нанесением размеров.
Цель: - изучить
правила выполнения уклонов и сопряжений и приобрести практические навыки их
выполнения;
- научиться применять масштаб при выполнении чертежей;
- формировать
навыки нанесения размеров в соответствии с требованиями ГОСТ 2.307-68
«Нанесение размеров»
Содержание: на листе формата А4 вычертить контур
технической детали с построением уклонов и сопряжений, проставить размеры
Варианты – индивидуально,
по заданию преподавателя на занятии..

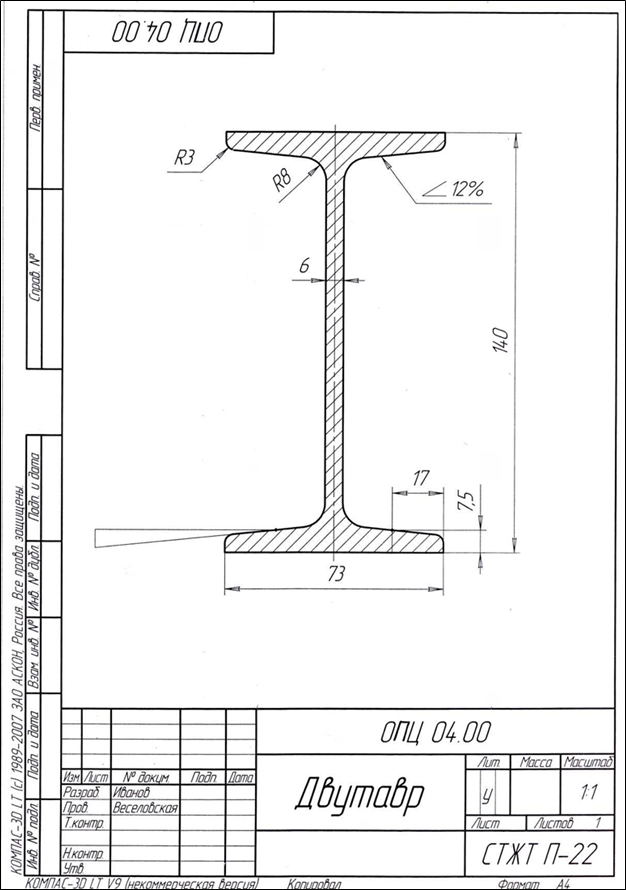

Образец работы приведен на рисунке 4.
Требования к заданию и рекомендации по выполнению
При вычерчивании контуров технических деталей,
профилей проката часто приходится выполнять построения уклона и сопряжений.
Уклоном называют величину, характеризующую наклон одной прямой линии к другой
прямой. Сопряжение – плавный переход от
одной линий к другой. Примеры построения уклонов и различных видов сопряжений следует проработать
по учебнику §15-§16 [3]. Выполнить упражнения на сопряжение двух прямых, прямой
и окружности, двух окружностей. При построении сопряжений необходимо определить
центр сопряжения и точки сопряжения при заданном радиусе дуги сопряжения.
Алгоритм
выполнения:
1. На листе формата А4 выполните внутреннюю рамку
(слева – 20мм, с других сторон – 5мм), оставьте место для основной надписи
форма1(ГОСТ 2.104-2006);
2. Определите габаритные размеры заданного контура и в соответствии с ними выберите масштаб
изображения.
3. По габаритным размерам постройте упрощенный контур детали.
4. Отметьте точки через которые требуется построить заданные уклоны.
5. Провести прямую с заданным уклоном через заданную точку можно, построив
на свободном месте чертежа заданный уклон, а потом с помощью двух угольников,
параллельно построенному уклону, провести через заданную точку прямую.
6. Постройте сопряжения прямых указанными радиусами
7. Проведите выносные и размерные линии, проставьте размерные числа. 8. Перед обводкой проверьте чертеж,
удалите лишние линии.
Обведите чертеж и заполните основную надпись.
|
