Лабораторная работа №5 Исследование двигателя
постоянного тока независимого возбуждения
Цель работы: знакомство с устройством и принципом действия
двигателя постоянного тока независимого возбуждения, изучить механические
характеристики электродвигателя при различных способах регулирования частоты
вращения.
Порядок выполнения работы:
1. Изучить техническое
описание.
2. Убедиться, что все
выключатели, кнопки, автоматические выключатели, дифференциальные автоматы, УЗО
модулей стенда находятся в положении «ВЫКЛ» (положение выключателя питания «О»;
кнопки - отжатое состояние; автоматического выключателя, дифференциального
автомата, УЗО - «OFF»).
3. По указанию
преподавателя, выбрать модули стенда для выполнения текущего задания. Расставить
их на лабораторной стойке так, чтобы было удобно проводить эксперимент.
Подготовить соединительные провода (перемычки), входящие в комплект поставки
стенда.
4. Подключить защитное
заземление
5. Подключить модули
стенда к сети -220В 50Гц.
6. Соединить модули
стенда согласно схеме соединений.
7. Провести
эксперимент.
8. Отключить модули от
сети -220В 50Гц.
9. Составить отчет по
лабораторной работе.
3. Порядок проведения эксперимента:
В работе используются:
• модули:
«Автотрансформатор регулируемый», «Источник питания ДПТ», «Мультиметры»,
«Силовой модуль»;
• электромашинный агрегат.
3.1 Ознакомиться с
принципиальной электрической схемой на рисунке 1.
3.2 Собрать схему по рисунку 1.
3.3 Представить схему для проверки преподавателю.
|

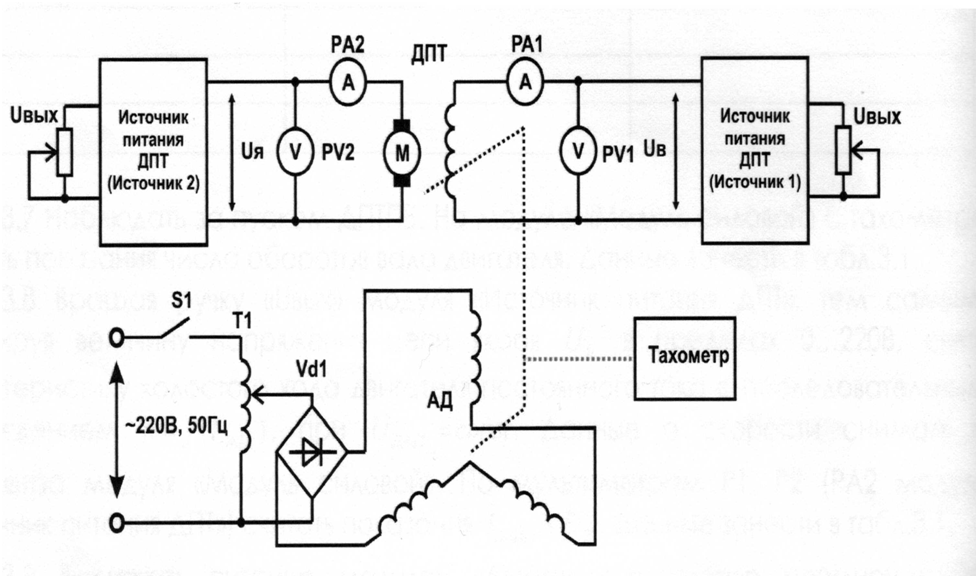

Рисунок 1 Схема электрическая
принципиальная
|
Характеристика холостого хода
3.4 Включить переключатель «ВКЛ.» модулей: «Автотрансформатор
регулируемый», «Источник питания ДПТ», «Мультиметры», «Силовой модуль».
3.5 Вращая ручку модуля «Автотрансформатор
регулируемый», установить минимальное значение напряжения UJIATP на
автотрансформаторе Т1.
3.6 По указанию преподавателя, путем вращения
ручки «Uвых»
модуля «Источник питания ДПТ» (Источник 2), установить величину напряжения в
цепи якоря UЯ, в
пределах 0...220В. По измерительным приборам РА2 (модуль «Источник питания
ДПТ»), PV2 (мультиметр) считывать показания UЯ и IЯ.
Данные занести в таблицу 1.
Таблица
1.
|
UЯ, В
|
|
IЯ, А
|
|
UВ, В
|
IВ, А
|
n, об/мин
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.7 Регулируя величину напряжения в обмотке
возбуждения Uв в пределах 0...220В, снять характеристику холостого хода
двигателя постоянного тока с независимым возбуждением п= f(IB).
при UЯ = const, IЯ =
const. Для этого вращать ручку «Uвых»
модуля «Источник питания ДПТ» (Источник 1). Данные о скорости снимать с
субблока «Тахометр» модуля «Модуль силовой». По амперметру РА1 модуль
«Источника питания ДПТ») и вольтметру PV1 (мультиметр) считатьпоказания IВ и UВ. Данные
занести в таблицу1.
3.8 Выключить питание модулей: «Автотрансформатор
регулируемый», «Источник питания ДПТ», «Мультиметры», «Силовой модуль».
3.9 Построить характеристику холостого хода
двигателя постоянного тока n= f(IВ), при
UЯ =const, IЯ =
const.
Скоростная характеристика
3.10 Включить питание модулей «Автотрансформатор
регулируемый», «Источник питания ДПТ», «Мультиметры», «Силовой модуль».
3.11 Вращая ручку модуля «Автотрансформатор
регулируемый» установить минимальное значение напряжения UЛATP на
ЛАТРе.
3.12 Установить значение напряжения обмотки якоря
двигателя постоянного тока по указанию преподавателя. Для этого вращать ручку «Uвых» модуля «Источник питания
ДПТ» (Источник 2) от крайнего левого положения. Данные считывать по вольтметру
PV2 (мультиметр).
3.13 По указанию преподавателя, установить
значение тока обмотки возбуждения двигателя постоянного тока независимого
возбуждения. Для этого вращать ручку «Uвых»
модуля «Источник питания ДПТ». Данные считывать с амперметра РА1 (Источник 1).
3.14 Снять скоростную характеристику двигателя
постоянного тока с независимым возбуждением п = f(IЯ), при Uя = const, IВ = const. Для этого вращая ручку
модуля «Автотрансформатор регулируемый» в диапазоне UЛАТР=
0...250В, тем самым постепенно увеличивая нагрузку на валу двигателя
постоянного тока снимать показания тока якоря IЯ с
амперметра РА2 (Источник 2) и число оборотов вала двигателя п. Данные о
скорости снимать с субблока «Тахоме-: модуля «Модуль силовой». Данные занести в
таблицу 2.
Таблица
2
|
UЯ, В
|
|
IВ, А
|
|
UЛАТР, В
|
IЯ, А
|
n, об/мин
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.15
Выключить питание модулей «Автотрансформатор регулируемый», «Источник питания
ДПТ», «Мультиметры», «Силовой модуль».
3.16 Построить скоростную характеристику двигателя
постоянного тока независимым возбуждением п=f(IЯ), при
Uя = const, IB = const.
Регулировочная характеристика
3.17 Включить питание модулей «Автотрансформатор
регулируемый «Источник питания ДПТ», «Мультиметры»), «Силовой модуль».
3.18 Вращая ручку модуля «Автотрансформатор
регулируемый» установить минимальное значение напряжения UЛАТР.
3.19 Вращая ручки «Uвых» модуля «Источник питания ДПТ» (Источник 1,
Источник 2), установить номинальное напряжение возбуждения, номинальную
скорость вращения двигателя n=1500
об/мин. Данные о скорости снимать с субблока «Тахометр» модуля «Модуль
силовой». По амперметру РА1 и вольтметру PV1 (мультиметр) считать показания IВ и UB.
Данные занести таблицу 3.
3.20 Снять регулировочную характеристику двигателя
постоянного тока независимым возбуждением IВ=f(IЯ), при Uя=
const, Для этого вращать ручку модуля «Автотрансформатор регулируемый» в
диапазоне 0...250В, тем самым постепенно увеличивая нагрузку на валу двигателя UЛАТР, снимать
показании тока якоря IЯ по
амперметру РА2 (Источник 2) и тока обмотки возбуждения IВ по
амперметру РА1 (Источник 1). Скорость вращения поддерживать постоянной путем
подстройки UB. Данные занести в таблицу 3.
3.21 Выключить питание модулей «Автотрансформатор
регулируемый», «Источник питания ДПТ», «Мультиметры», «Силовой модуль».
Таблица
3
|
UЯ, В
|
|
n, об/мин
|
|
UЛАТР, В
|
IЯ, А
|
IВ, А
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.22 Построить
регулировочную характеристику двигателя постоянного тока независимого
возбуждения IВ=f(IЯ) при UЯ=const, n=const.
1 Сделать выводы по работе
|
