Здравствуйте! Необходимо ознакомиться с темой Технический рисунок. Тема :Техническое рисование Технический рисунок — это наглядное изображение, выполненное по правилам построения аксонометрических проекций – рисунок 12 а) - д) (от руки или при помощи чертежных инструментов) с использованием светотени. Светотень применяют для придания аксонометрическому изображению большей выразительности. В зависимости от формы предмета лучи света распределяются по его поверхности неравномерно, благодаря чему светотень и создают рельефность и объемность. На затененной части имеется рефлекс, а на освещенной — блик. Свет — освещенная часть поверхности предмета. При выполнении технических рисунков пользуются освещением, когда лучи направлены сверху, слева направо- рисунок 12е.

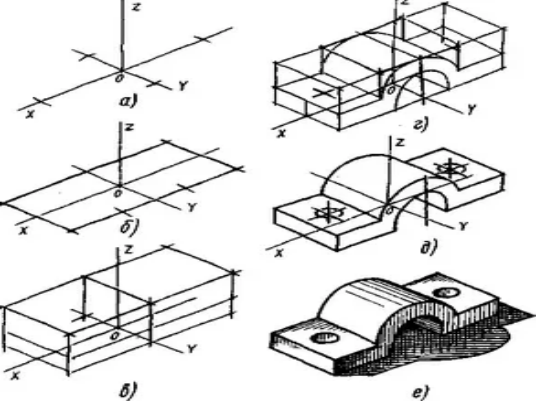

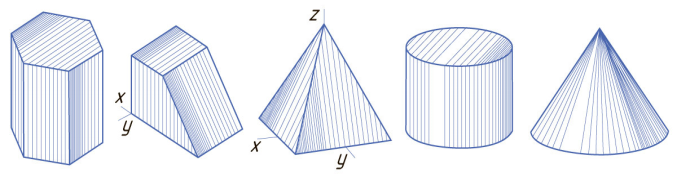

Рисунок 12 а), б),в),г),д),е) – Построение аксонометрической проекции и нанесение светотени. Методы распределения света на поверхностях: Штриховка. Наиболее распространенный способ оттенения изображения сплошными параллельными линиями различной толщины – рисунок 13.
1. Вертикальные плоскости предмета штрихуют вертикальными прямыми; горизонтальные — прямыми, параллельными аксонометрическим осям x и y; наклонные — прямыми, параллельными линии ската плоскости.
2. В теневой части штриховые линии наносят толще (гуще) и расстояние между ними меньше; на световой части штрихи — тоньше (светлее) и реже.
3. Горизонтальные поверхности оттеняются светлее по сравнению с вертикальными.
4. На цилиндрической поверхности штриховку наносят в виде образующих различной толщины следующим образом: начинают штриховку с самой темной части предмета, постепенно переходя к более светлым. Место для блика не заштриховывают.

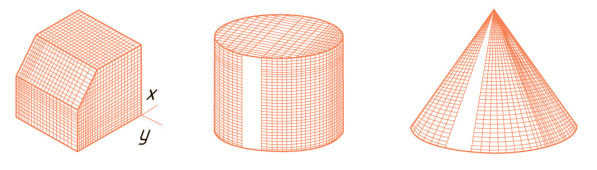

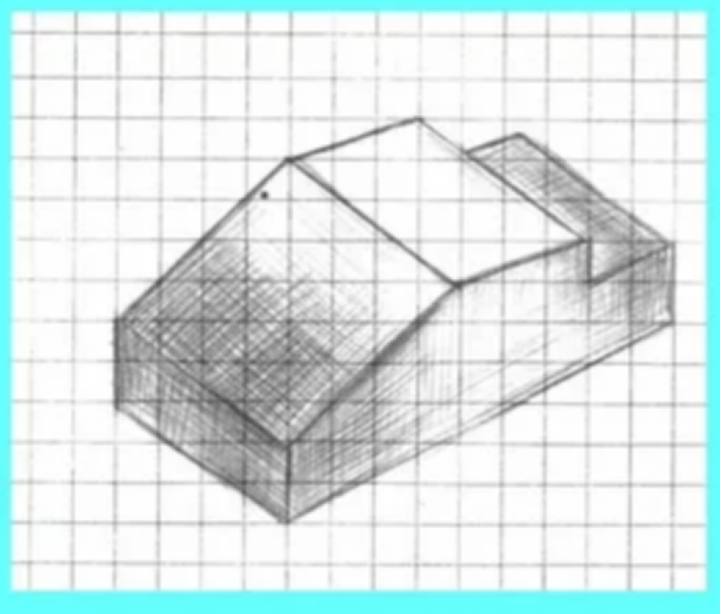

Рисунок 13 – Варианты выполнения штриховки. Шраффировка. Это штриховка в виде сетки, или двойной штриховки – рисунок 14. Шраффировку наносят на многогранниках и поверхностях вращения аналогично штриховке, учитывая форму предмета. Оттенение шраффировкой оснований геометрических тел выполняют наклонными штрихами, параллельными осям x и y.  Оттенение точками. При точечном способе светотень наносят точками. На темные части предмета точки наносят ближе друг к другу, с увеличением освещенности поверхности расстояния между ними увеличивают. Оттенение следует наносить так, чтобы точки не сливались. Оттенение точками выполняют пером, наполненным тушью или краской. Рекомендации по выполнению: 1. Мысленно представить и примерно расположить фигуру. 2. При построении технического рисунка грани должны быть параллельны друг другу. 3. Нанести светотень, с учётом того, что свет падает под углом сверху и слева.
|
