Добрый день! необходимо выполнить практическую работу № 4. Практическое занятие № 4 – Выполнение чертежа титульного листа
конструкторских документов.
Цель: - формирование графических умений и
навыков по выполнению надписей чертежным шрифтом;
- ознакомление с особенностями оформления
текстового документа по ГОСТ 2.105-95.
Оборудование: чертежные инструменты (линейки, угольники, карандаши, циркуль и т.д.),
лист чертежный формата А4.
Содержание: на
листе формата А4 выполнить титульный лист к графическим работам по электротехническому
черчению.

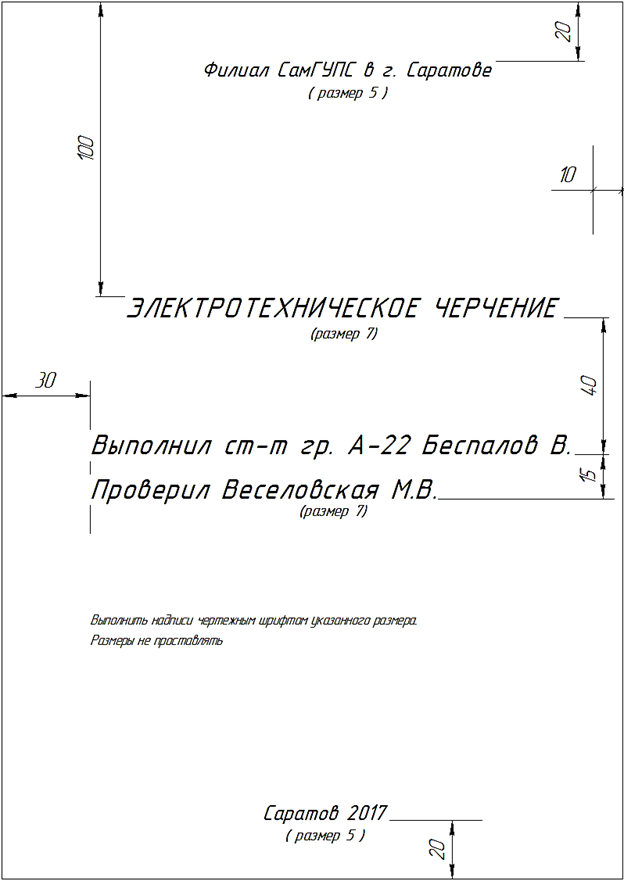

Образец выполнения задания приведен на рисунке 2.
Требования к заданию и рекомендации по выполнению
Чтобы научиться правильно писать стандартным чертежным
шрифтом, необходимо изучить ГОСТ 2.304-81 «Шрифты чертежные». Для выполнения
надписей на чертежах рекомендуется шрифт типа Б с наклоном 75°. В приложении А
приведены параметры этого шрифта.
Для облегчения написания букв и цифр рекомендуется
нанести упрощенную вспомогательную сетку сплошными тонкими линиями, которая
ограничивает высоту и ширину каждой буквы и цифры и расстояние между ними.
Подробное разъяснение, как выполнять вспомогательную
сетку и ею пользоваться, приведено в § 2.4 [1, с.9-12].
Надписи
следует выполнять строго по сетке, соблюдая рекомендуемую в образце компоновку
и симметричность. Размеры, указанные в задании, не наносятся.
Сетку для шрифта, следует выполнять очень тонкой
линией и не стирать, закончив работу над чертежом.
Запомнить: - на титульном листе внутренняя рамка не выполняется,
размеры полей: - слева - 30мм; справа - 10мм; сверху и снизу - 20мм.
|
